Un moteur de volet roulant qui refuse de démarrer après installation. Un disjoncteur qui saute à répétition dès la première utilisation. Ces situations, fréquentes lors d’un raccordement électrique improvisé, cachent des risques bien plus graves : électrocution, surchauffe des câbles, départ de feu. Selon le baromètre 2025 de l’Observatoire national de la sécurité électrique, 82,6 % des installations domestiques de plus de 15 ans présentent au moins une anomalie détectable. Face à la motorisation croissante des équipements de la maison, respecter les règles de raccordement n’est pas un détail technique : c’est une obligation légale et une protection concrète pour votre famille.
La norme NF C 15-100, référence française en matière d’installations électriques domestiques, impose des prescriptions strictes pour alimenter en toute sécurité un volet motorisé. Circuit dédié, protection différentielle, dimensionnement des câbles, mise à la terre : chaque point technique répond à un risque identifié par des décennies de retours d’expérience. Pourtant, les électriciens constatent fréquemment que l’erreur la plus courante reste le branchement sur un circuit existant, partagé avec l’éclairage ou les prises. Cette négligence provoque surcharges, échauffements et, dans le pire des cas, invalidation de votre assurance habitation en cas de sinistre lié à l’installation électrique.
Ce contenu est fourni à titre informatif. Respectez les normes en vigueur (NF C 15-100) et consultez un électricien qualifié avant toute intervention sur une installation électrique.
Les 4 impératifs de sécurité en 30 secondes :
- Créer un circuit électrique dédié aux volets motorisés, protégé par un disjoncteur différentiel de sensibilité 30 mA pour éviter les risques d’électrocution
- Dimensionner correctement la section de câble (1,5 mm² minimum) et le calibre du disjoncteur divisionnaire (16 A standard) selon la puissance totale des moteurs installés
- Assurer la mise à la terre obligatoire sur toutes les masses métalliques accessibles (caisson, coffre) pour évacuer les courants de défaut
- Faire vérifier la conformité par un électricien qualifié et conserver l’attestation, surtout si votre tableau électrique date de plus de 15 ans
Circuit dédié et protection différentielle : les deux piliers de la conformité NF C 15-100
La réglementation en vigueur impose la création d’un circuit électrique dédié exclusivement aux volets motorisés. Ce circuit part directement du tableau de répartition, sans partage avec d’autres usages. L’objectif est double : éviter que la puissance cumulée des moteurs (généralement entre 100 et 300 watts par volet) ne surcharge un circuit initialement prévu pour de l’éclairage, et garantir qu’une panne sur un autre circuit ne prive pas les occupants de l’accès à leurs volets, notamment en cas d’évacuation d’urgence.
Risques d’un raccordement non conforme :
- Risque d’électrocution grave en cas de défaut d’isolement du moteur si absence de protection différentielle adaptée ou de mise à la terre
- Risque d’incendie par échauffement progressif des câbles si la section est sous-dimensionnée par rapport à la puissance totale consommée
- Risque de refus d’indemnisation par l’assurance habitation en cas de sinistre lié à une installation électrique non conforme aux normes
Le second pilier de cette conformité repose sur la protection différentielle de sensibilité 30 milliampères. Ce dispositif, obligatoire en tête de tous les circuits domestiques depuis plusieurs décennies, détecte les fuites de courant vers la terre (signe d’un défaut d’isolement) et coupe l’alimentation en une fraction de seconde. Concrètement, si un fil de phase entre en contact avec le caisson métallique d’un volet mal isolé et qu’une personne touche ce caisson, le différentiel 30 mA interrompt le courant avant que l’intensité traversant le corps humain n’atteigne un seuil mortel. Ce seuil de 30 milliampères a été défini après des décennies d’études médicales comme la limite au-delà de laquelle le cœur humain peut entrer en fibrillation.
Les prescriptions techniques publiées par Promotelec pour les volets motorisés rappellent que l’alimentation électrique doit être réalisée par un circuit spécialisé dédié, de section minimum 1,5 mm² et protégé par un disjoncteur de 16 A, conformément à l’article 10.1.6.4 de la norme NF C15-100 édition 2024. Cette exigence s’applique aussi bien aux volets filaires (interrupteur mural) qu’aux volets radio (télécommande), car la protection ne concerne pas le mode de commande mais bien l’alimentation du moteur lui-même.
Dimensionnement du câblage et calibrage du disjoncteur : adapter l’installation à la puissance moteur

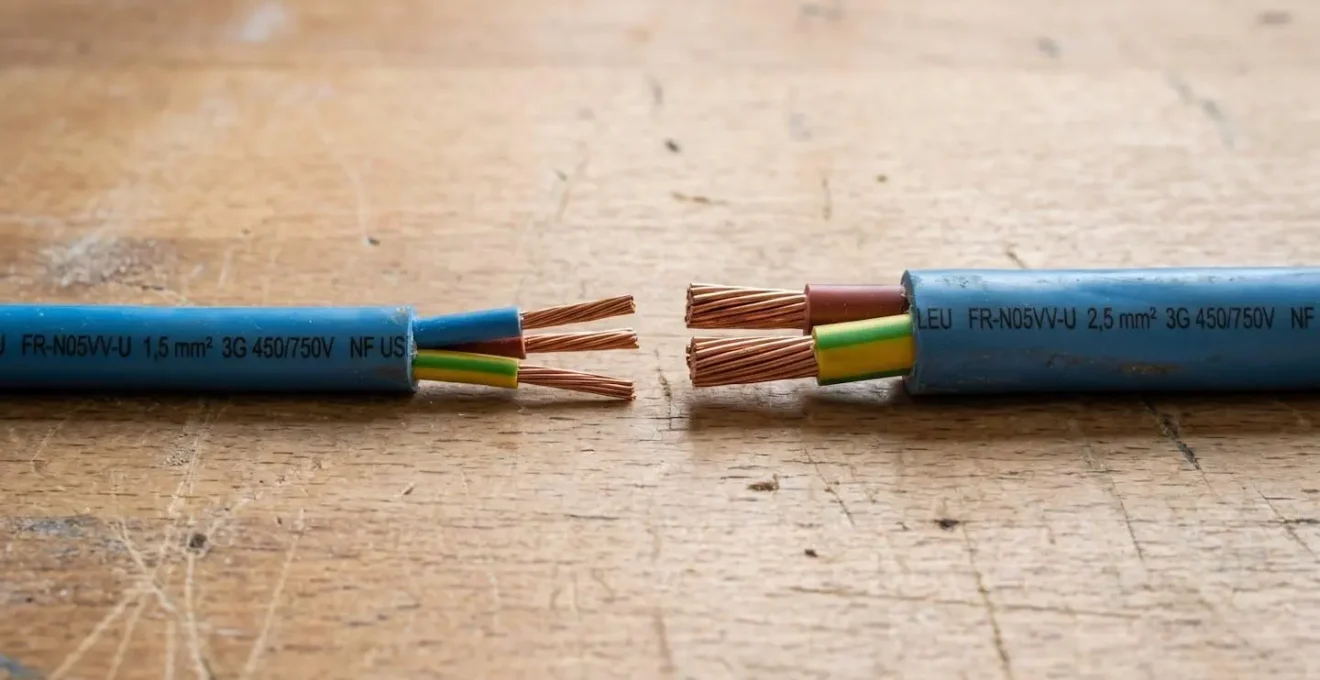

La section de câble et le calibre du disjoncteur ne se choisissent pas au hasard. Ils dépendent de trois paramètres techniques : la puissance cumulée des moteurs de volets raccordés sur le circuit, la longueur du câble entre le tableau électrique et le point d’utilisation le plus éloigné, et la chute de tension admissible (fixée à 3 % maximum en France pour les circuits terminaux). Une section de 1,5 millimètre carré en cuivre constitue le minimum réglementaire pour un circuit de volets motorisés, à condition que la puissance totale reste modérée (un à deux volets standard) et que la distance ne dépasse pas une quinzaine de mètres.
Dès que la configuration devient plus complexe — trois volets ou plus, installation en combles avec circuit long de 25 mètres, moteurs de forte puissance pour volets de grande dimension — la section passe à 2,5 millimètres carrés. Cette augmentation limite l’échauffement du câble sous charge et compense la résistance électrique supplémentaire liée à la longueur. Les artisans spécialisés dans la motorisation de volets, comme Thierry Micheneau à Cholet, dimensionnent systématiquement les circuits en tenant compte de ces contraintes pour garantir la sécurité et la pérennité de l’installation.
Le calibre du disjoncteur divisionnaire suit la même logique. Pour une section de 1,5 mm², le calibre standard est de 16 ampères (norme NF C 15-100), ce qui correspond à une puissance maximale théorique de 3 680 watts sous 230 volts. En pratique, la puissance cumulée des moteurs de volets reste très en deçà de ce seuil : un moteur de volet roulant standard consomme entre 100 et 300 watts, soit au maximum 1 200 watts pour quatre volets. Le disjoncteur 16 A offre donc une marge de sécurité confortable.
| Configuration (nombre de volets + puissance totale) | Section câble minimum | Calibre disjoncteur | Commentaire pratique |
|---|---|---|---|
| 1-2 volets (≤400W, circuit <15m) | 1,5 mm² | 16 A | Configuration standard, circuit court et faible puissance |
| 2-4 volets (400-1000W, circuit <20m) | 2,5 mm² | 16 A | Puissance moyenne, sécuriser par section supérieure pour limiter échauffement |
| 5 volets ou plus (>1000W ou circuit >20m) | 2,5 mm² minimum | 16-20 A | Calcul précis obligatoire par électricien qualifié pour compenser chute de tension |
| Plus de 8 volets (toute puissance) | 2 circuits de 2,5 mm² | 16 A chacun | Promotelec recommande la répartition pour garantir accès au logement en cas de panne d’un circuit |
La longueur du circuit joue un rôle souvent sous-estimé. Un câble de 1,5 mm² peut convenir pour une installation courte de 10 mètres, mais devient limite au-delà de 20 mètres en raison de la résistance électrique croissante du cuivre. Cette résistance provoque une chute de tension : le moteur reçoit moins de 230 volts, son couple diminue, il force davantage et s’échauffe. À terme, la durée de vie du moteur se réduit et les déclenchements intempestifs du disjoncteur se multiplient. C’est pourquoi les installations en combles ou en étages nécessitent quasi systématiquement une section de 2,5 mm², même pour un nombre modéré de volets.
Mise à la terre et continuité des masses : garantir la sécurité des personnes
Imaginons une situation concrète : un fil de phase se desserre progressivement à l’intérieur du caisson métallique d’un volet roulant et finit par toucher la paroi métallique. Si ce caisson n’est pas relié à la terre, il se retrouve sous tension 230 volts. Une personne qui effleure le volet pour le débloquer manuellement referme le circuit électrique avec le sol : le courant traverse son corps. Sans disjoncteur différentiel 30 mA, l’issue peut être fatale. Cette configuration, loin d’être théorique, explique une partie des 34 décès par électrocution recensés annuellement en France dans le cadre domestique.
La mise à la terre obligatoire sur toutes les masses métalliques accessibles (caisson, coffre, tablier en aluminium) évacue instantanément ce courant de défaut vers le sol, provoquant ainsi le déclenchement du différentiel avant qu’une personne ne soit exposée. Le fil de terre, reconnaissable à ses rayures vert-jaune, doit être raccordé à la barrette de terre du tableau électrique, elle-même reliée au piquet de terre enfoui dans le sol ou à la ceinture de fond de fouille du bâtiment. La résistance de cette prise de terre doit rester inférieure à 100 ohms pour garantir l’efficacité du dispositif.
Comment vérifier la présence d’une terre efficace :
- Vérification visuelle : repérez au tableau électrique la présence d’un fil vert-jaune raccordé à la barrette de terre, et vérifiez qu’un fil de même couleur arrive bien au niveau du moteur ou du caisson du volet
- Test basique au multimètre (mode continuité) : vérifiez la connexion électrique entre la borne de terre du tableau et la masse métallique du volet (le multimètre doit émettre un signal sonore confirmant la continuité)
- Limite de l’auto-contrôle : la mesure précise de la résistance de terre (valeur en ohms) nécessite un testeur professionnel de type telluromètre et l’intervention d’un électricien qualifié pour interpréter les résultats
La continuité électrique entre toutes les masses métalliques constitue le prolongement logique de la mise à la terre. Si un volet comporte un caisson, un coffre de protection, des glissières latérales et un tablier en aluminium, tous ces éléments doivent être reliés électriquement entre eux, puis raccordés au fil de terre. Cette liaison équipotentielle évite qu’une différence de potentiel dangereuse apparaisse entre deux parties métalliques : une personne qui toucherait simultanément le caisson et le tablier ne doit subir aucune tension, même en cas de défaut sur l’un des deux éléments.
Conformément à ce qu’impose l’article D342-19 du Code de l’Énergie depuis janvier 2025, toute première mise en service d’une installation électrique (y compris lors d’un raccordement consécutif à la motorisation de volets) nécessite une attestation de conformité visée par le CONSUEL. Ce document, délivré après contrôle par un organisme indépendant, certifie que l’installation respecte les prescriptions de la norme NF C 15-100. Pour un particulier ayant réalisé les travaux lui-même, une visite d’inspection est systématiquement programmée dans les 15 jours suivant la demande de visa. Cette vérification porte notamment sur la qualité de la mise à la terre et la continuité des masses métalliques.
Contrôle de conformité et maintenance préventive : pérenniser l’installation dans le temps
Une installation électrique conforme au moment de sa réalisation peut se dégrader progressivement si aucun contrôle n’est effectué. Les connexions se desserrent sous l’effet des vibrations mécaniques (montée et descente quotidienne des volets), les isolants vieillissent sous l’effet de la chaleur et de l’humidité, les poussières s’accumulent dans le tableau électrique et augmentent les risques d’arc électrique. La maintenance préventive repose sur deux piliers : des vérifications fonctionnelles simples, réalisables par tout propriétaire averti, et des contrôles techniques approfondis, réservés aux professionnels.
Cette vérification systématique en sept points permet de s’assurer que l’installation respecte les prescriptions de base de la norme NF C 15-100, sans nécessiter d’équipement de mesure sophistiqué pour les six premiers contrôles.

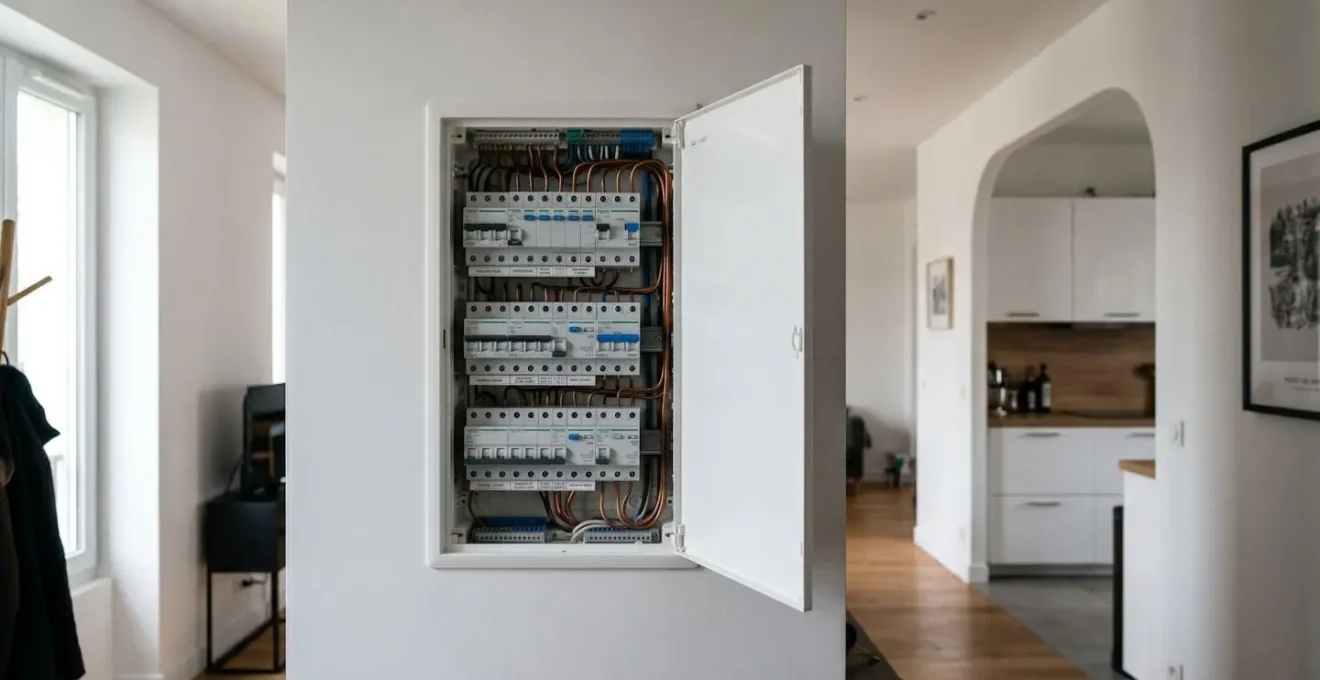

- Vérifiez que le circuit est clairement étiqueté au tableau électrique (mention « Volets » ou « Volets roulants » sur le repère du disjoncteur)
- Contrôlez la présence d’un disjoncteur différentiel 30 mA en amont du circuit (marquage visible sur le boîtier)
- Vérifiez la correspondance entre calibre du disjoncteur divisionnaire et section de câble (16 A pour 1,5 mm², 16-20 A pour 2,5 mm²)

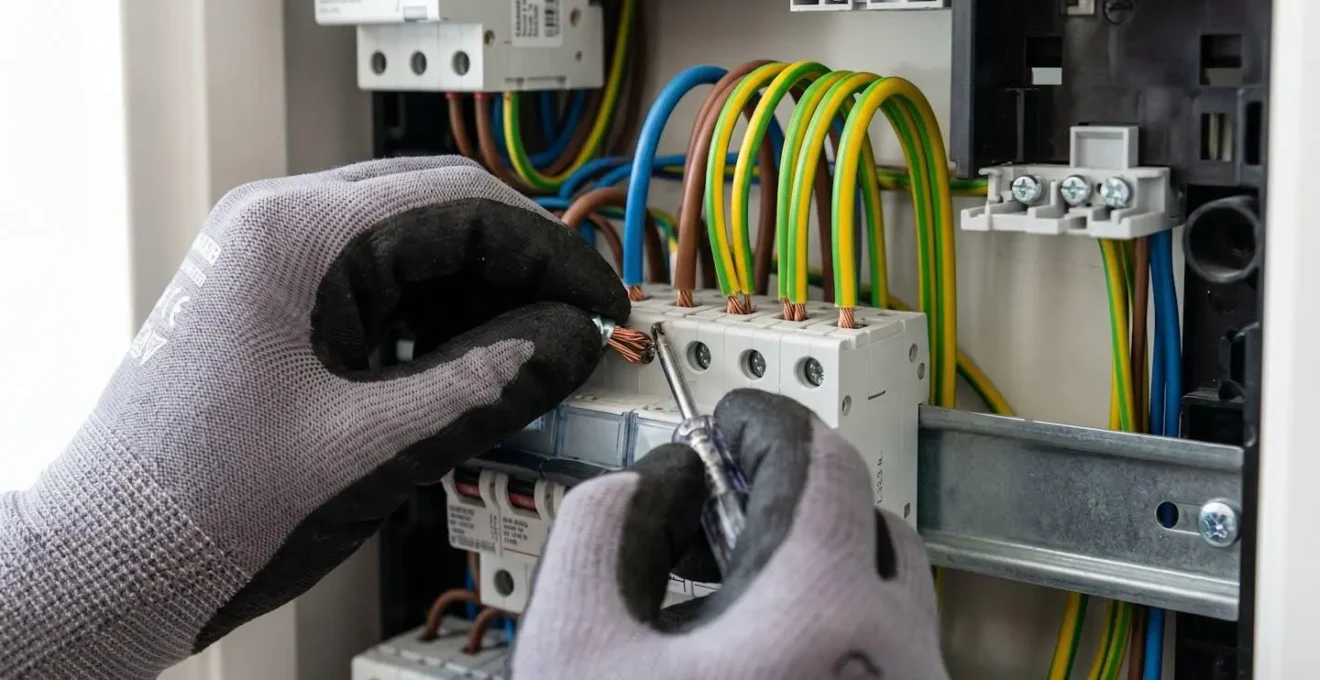

- Contrôlez le respect du code couleur des fils : bleu pour le neutre, marron ou rouge pour la phase, vert-jaune pour la terre
- Testez le bouton « T » du disjoncteur différentiel une fois par mois : il doit provoquer la coupure immédiate du circuit
- Vérifiez l’absence d’échauffement anormal des connexions au tableau après 30 minutes de fonctionnement des volets (toucher prudent du boîtier du disjoncteur)
- [RÉSERVÉ PROFESSIONNEL] Faites mesurer la continuité de terre et la résistance de prise de terre (valeur cible inférieure à 100 ohms) par un électricien équipé d’un telluromètre
La fréquence des contrôles dépend de l’âge de l’installation et de l’environnement. Pour une installation récente en milieu sec (intérieur chauffé), un test mensuel du bouton « T » du différentiel et une vérification visuelle annuelle des connexions suffisent. Si l’installation date de plus de dix ans, ou si les volets sont installés en zone humide (bord de mer, région pluvieuse), un contrôle complet par électricien tous les cinq ans devient prudent.
Certaines situations nécessitent impérativement l’intervention d’un électricien qualifié dès la phase d’installation :
- Tableau électrique existant datant de plus de vingt ans sans différentiel 30 mA
- Distance entre tableau et volets dépassant 25 mètres (calcul de chute de tension complexe)
- Puissance cumulée des moteurs dépassant 1 500 watts
- Absence de prise de terre efficace dans le logement
Les propriétaires qui envisagent de motoriser leurs volets se posent fréquemment les mêmes questions sur les aspects réglementaires, financiers et techniques du raccordement électrique. Voici les réponses aux interrogations les plus courantes, basées sur les retours d’expérience des professionnels et les textes normatifs en vigueur.
Puis-je installer moi-même le raccordement électrique de mes volets motorisés ?
Légalement, vous pouvez intervenir sur votre propre installation électrique si vous êtes propriétaire. Mais cette possibilité légale ne signifie pas absence de risques. L’installation doit être rigoureusement conforme à la norme NF C 15-100 sous peine de risques graves (électrocution, incendie) et d’invalidation de votre assurance habitation en cas de sinistre. Si votre tableau électrique date de plus de 15 ans, si la distance à couvrir dépasse 20 mètres ou si la puissance cumulée dépasse 1 000 watts, faire appel à un électricien qualifié n’est plus optionnel : c’est une exigence de sécurité.
Quel est le coût moyen d’une mise aux normes électrique pour volets motorisés ?
Le coût d’une mise aux normes électrique pour volets motorisés varie fortement selon l’état de votre tableau électrique existant (présence ou non d’emplacements libres), la longueur de câble à tirer et l’accessibilité du chantier (combles, façade). Une mise aux normes complète couvrant 2 à 4 volets, incluant la création d’un circuit dédié, la pose d’un disjoncteur différentiel 30 mA si absent, le câblage et la main-d’œuvre d’un électricien qualifié peut représenter un investissement significatif. Demandez systématiquement un devis détaillé mentionnant les sections de câbles, les calibres de protection et la conformité NF C 15-100.
Mon assurance habitation peut-elle refuser de couvrir un sinistre lié à une installation non conforme ?
Oui, sans aucune ambiguïté. Les contrats d’assurance habitation comportent systématiquement des clauses exigeant le respect des normes en vigueur, notamment la NF C 15-100 pour les installations électriques. En cas de sinistre (incendie, dégât des eaux aggravé par défaut électrique, électrocution d’un occupant), l’expert mandaté par l’assureur vérifie la conformité de l’installation. Si une non-conformité flagrante est constatée (absence de circuit dédié, protection différentielle manquante, terre inexistante), l’assureur peut refuser l’indemnisation totale ou partielle, et se retourner contre le propriétaire. Conservez précieusement l’attestation de conformité délivrée par l’électricien si les travaux sont réalisés par un professionnel.
Les 4 piliers de votre installation conforme
- La création d’un circuit électrique dédié aux volets motorisés, protégé par un différentiel 30 mA, constitue l’exigence de base absolue de la norme NF C 15-100 édition 2024
- Le dimensionnement du câblage (1,5 mm² ou 2,5 mm²) et du disjoncteur (16 A standard) doit tenir compte de la puissance cumulée des moteurs et de la longueur du circuit pour éviter échauffement et chute de tension
- La mise à la terre sur toutes les masses métalliques accessibles (caisson, coffre, tablier aluminium) reste la seule protection efficace contre les risques d’électrocution en cas de défaut d’isolement
- Une installation non conforme peut entraîner le refus d’indemnisation par votre assurance habitation en cas de sinistre lié : conservez systématiquement l’attestation de conformité si les travaux sont réalisés par un électricien
